Расчет, подбор и монтаж кабельного/матового теплого пола

Сегодня мы с Вами научимся выбирать, необходимый для той или иной ситуации, кабель для теплого пола, рассчитывать нужную секцию кабеля по длине и мощности в зависимости от желаемой площади покрытия теплым полом, ну и конечно же, мы расскажем, как правильно монтировать такое напольное отопление.


1. Прежде всего хочется сказать, что нагревательный кабель и маты не укладываются под мебель без ножек или с ножками ниже 10 см, также, при подсчете площади покрытия пола необходимо учитывать отступы от всех стен и мебели от 5 до 10 см.


2. После того, как мы вычислили площадь пола, необходимую для покрытия, нужно определиться с декоративным финишным покрытием пола и с возможностью / желанием поднимать теплый пол за счет стяжки. Нужно знать, что обычный нагревательный кабель в системе напольного отопления может работать только в стяжке с любым напольным покрытием (плитка, паркет, ламинат, линолеум, ковролин), а обычный нагревательный мат монтируется без стяжки в слой плиточного клея, но только под плитку и кафель. Применяя другое покрытие, мат может испортить его своей температурой нагрева. Для индивидуальных ситуаций есть исключение: кабели для монтажа под плитку, маты для монтажа под паркет и ламинат, но в этой статье они рассматриваться не будут.


3. Далее, нам необходимо понять какой кабель или мат подходит для нашей квадратуры пола. В принципе, на нашем — termoradosti.com.ua, да и в подавляющем большинстве сайтов, эта информация уже указана. Особенно, если дело касается греющего мата, то в таком случае, выбор его очень прост, так как он уже поставляется в рулонах на определенную площадь. То есть, выбирая нагревательный мат, остается только найти размер, соответствующий габаритам пола. С выбором греющего кабеля дело обстоит сложнее, т. к. за счет шага укладки, одну и ту же секцию можно разложить на разную площадь покрытия. Следует знать, что средняя мощность такого теплого пола должна равняться 130-160 Вт/м2, средний шаг укладки равняется 10-12 см. Исходя из этого, уже можно приступить к выбору.

Приведем пример:

Если площадь пола для покрытия в ванной комнате равна 2,6 м2, то

2,6 м2 х 150 Вт (берем среднее) = 390 Вт – ориентировочная мощность секции, которая Вам нужна!

Следует отметить из опыта, что из 2-х секций теплого пола лучше выбирать ту, которая имеет меньшую мощность и длину. Лучше ее разложить с большим шагом или на меньшую площадь от желаемой, чем монтировать лишний отрезок кабеля, который, в итоге, будет располагаться под стиральной машинкой, где со временем перегреется и выйдет из строя…


4. Последним и наиболее сложным моментом является монтаж теплого пола. Начать хочется с подготовки самого пола.

• Идеальным вариантом является утепление чернового пола. Это не позволит нагревателю осуществлять нагрев подвала, земли или же соседей снизу. В качестве утеплителя могут использоваться самые различные материалы: пенополистирол, полпан (экструдированный пенополистирол), полиизол и т.д. Важным моментом также является наличие фольгированного покрытия, а выбор конкретного вида будет зависеть от степени теплопотерь пола и возможности поднять его уровень.
• Далее, нужно проложить гофротрубку от места, где будет стоять терморегулятор к теплому полу. Таким образом, чтобы она не пересекалась с жилой кабеля. В случае использования нагревательного мата, под гофру по всей длине в ее высоту штробится ячейка, куда она и прячется, как на стене, так и на полу. Гофротрубка необходима для хранения в ней температурного датчика, по показаниям которого и будет работать Ваша система.

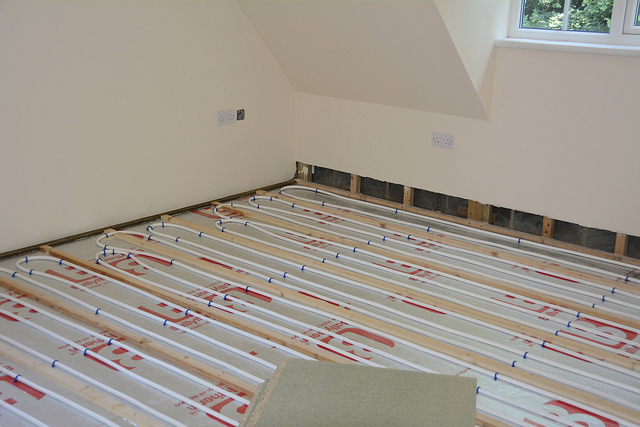

• После, можно раскладывать саму секцию. В случае с нагревательным кабелем, Вам понадобится монтажная лента для фиксации самого кабеля с конкретным шагом. Это также необходимо для того, чтобы Ваш теплый пол грел равномерно по всей плоскости, и не было прогрева «зеброй». Монтажная лента фиксируется на полу, параллельно друг другу с шагом 50-60 см. При использовании мата, ее рулон (секция) раскладывается на полу. Чтобы развернуть секцию в правильную сторону, для выполнения нужной фигуры, сетку мата разрезают, а сам кабель разворачивают в заданном направлении. После, холодные концы (силовой кабель) выводятся к питанию (монтажной коробке), где будет располагаться термостат.


5. Последним штрихом является нанесение стяжки 3-5 см (при использовании кабеля) или плитки (кафеля) в слой клея (при использовании греющего мата). Стяжке нужно дать высохнуть 28 дней, не включая систему. За это время можно положить декоративное покрытие, будь-то паркет, линолеум или, тот же самый, кафель. В случае с матом, его можно будет использовать уже через несколько дней.






6. Выбор терморегулятора для теплого пола, рекомендуем осуществить самостоятельно, т. к. сейчас существует множество моделей с различным функционалом и дизайном. Посмотреть их можете на этой странице. Единственное требование, чтобы терморегулятор для теплого пола был оснащен выносным датчиком в пол. Ну и конечно же, чтобы он был предназначен специально для подогрева пола. Все остальные функциональные возможности устройства уже полностью остаются на усмотрение владельца.
